Γιατί είναι απαραίτητα τα μπλοκ ακροδεκτών PCB για αξιόπιστες ηλεκτρικές συνδέσεις;

Μπλοκ ακροδεκτών PCBαποτελούν κρίσιμα εξαρτήματα σε σύγχρονα ηλεκτρονικά συστήματα, παρέχοντας ασφαλείς και οργανωμένες συνδέσεις καλωδίου με πλακέτα σε βιομηχανικούς αυτοματισμούς, διανομή ηλεκτρικής ενέργειας, έξυπνες συσκευές, συστήματα ανανεώσιμων πηγών ενέργειας και ηλεκτρονικά είδη ευρείας κατανάλωσης. Αυτός ο περιεκτικός οδηγός διερευνά τις λειτουργίες, τις δομές, τα οφέλη, τις μεθόδους επιλογής, τα κοινά προβλήματα, τις πρακτικές εγκατάστασης και τις μελλοντικές τάσεις για να βοηθήσει τους μηχανικούς, τους κατασκευαστές και τους αγοραστές να λαμβάνουν τεκμηριωμένες αποφάσεις.

1. Κατανόηση των μπλοκ ακροδεκτών PCB

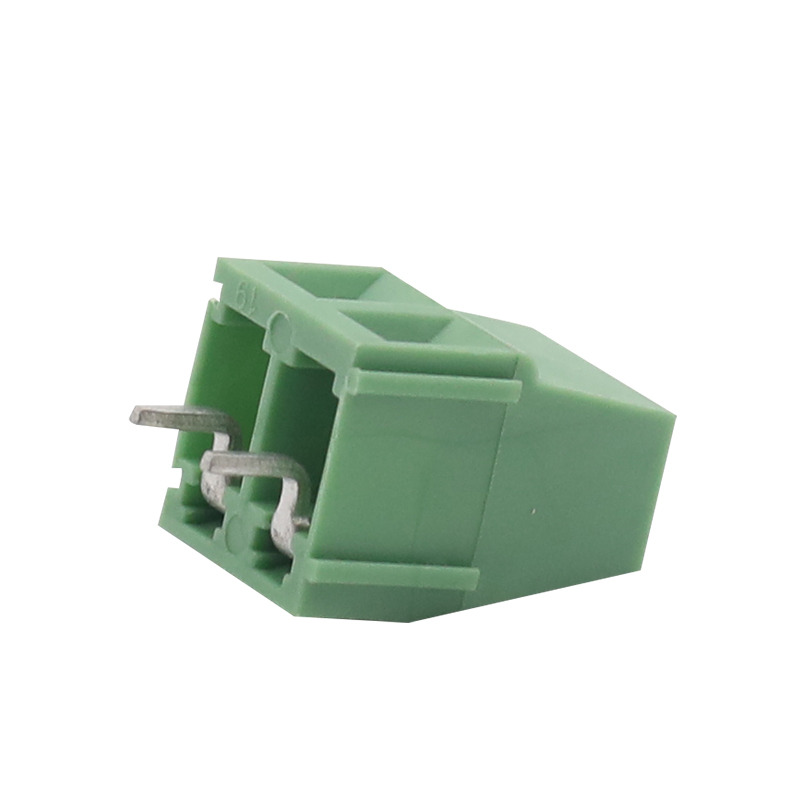

Το μπλοκ ακροδεκτών PCB είναι ένας ηλεκτρικός σύνδεσμος που έχει σχεδιαστεί για να ασφαλίζει τα καλώδια απευθείας σε μια πλακέτα τυπωμένου κυκλώματος (PCB). Δημιουργεί μια σταθερή ηλεκτρική σύνδεση μεταξύ της εξωτερικής καλωδίωσης και των ηλεκτρονικών κυκλωμάτων ενώ απλοποιεί τη συναρμολόγηση, τη συντήρηση και την αντιμετώπιση προβλημάτων.

Σε αντίθεση με τις μόνιμες συγκολλημένες συνδέσεις καλωδίων, τα μπλοκ ακροδεκτών PCB επιτρέπουν στους χρήστες να συνδέουν και να αποσυνδέουν τα καλώδια γρήγορα χωρίς να καταστρέφουν την πλακέτα κυκλώματος. Αυτό τα καθιστά εξαιρετικά πολύτιμα σε συστήματα που απαιτούν συχνή συντήρηση ή αντικατάσταση εξαρτημάτων.

Αυτοί οι σύνδεσμοι βρίσκονται συνήθως σε:

• Βιομηχανικά συστήματα ελέγχου
• Τροφοδοτικά
• Συστήματα ασφαλείας
• Εξοπλισμός HVAC
• Συσκευές τηλεπικοινωνιών
• Εξοπλισμός ανανεώσιμων πηγών ενέργειας
• Ηλεκτρονικά αυτοκινήτων
• Προϊόντα έξυπνου σπιτιού

2. Πώς λειτουργούν τα τερματικά μπλοκ PCB

Τα μπλοκ ακροδεκτών PCB λειτουργούν σφίγγοντας τα καλώδια σε αγώγιμους ακροδέκτες που είναι τοποθετημένοι απευθείας στο PCB. Το ηλεκτρικό ρεύμα ρέει από το εξωτερικό καλώδιο μέσω του μεταλλικού αγωγού και στην πλακέτα τυπωμένου κυκλώματος.

Τα περισσότερα μπλοκ ακροδεκτών PCB χρησιμοποιούν μία από τις ακόλουθες μεθόδους στερέωσης καλωδίων:

Μόλις συνδεθεί, το μπλοκ ακροδεκτών εξασφαλίζει συνεχή ηλεκτρική αγωγιμότητα ενώ προστατεύει από τυχαία χαλάρωση του καλωδίου.

3. Κύριοι τύποι μπλοκ ακροδεκτών PCB

Διαφορετικές εφαρμογές απαιτούν διαφορετικά σχέδια μπλοκ τερματικών PCB. Η κατανόηση των διαθέσιμων τύπων βοηθά τους μηχανικούς να επιλέξουν τη σωστή λύση.

Μπλοκ ακροδεκτών PCB με τρύπα

Αυτά τοποθετούνται μέσα από τρυπημένες οπές στο PCB και συγκολλούνται στην αντίθετη πλευρά. Προσφέρουν εξαιρετική μηχανική αντοχή και χρησιμοποιούνται συνήθως σε περιβάλλοντα υψηλών κραδασμών.

Μπλοκ ακροδεκτών PCB επιφανειακής βάσης

Τα σχέδια επιφανειακής βάσης συνδέονται απευθείας στην επιφάνεια PCB, υποστηρίζοντας την αυτοματοποιημένη κατασκευή και τις συμπαγείς διατάξεις.

Συνδεόμενα τερματικά PCB

Οι εκδόσεις με δυνατότητα σύνδεσης επιτρέπουν την αποσύνδεση των βυσμάτων χωρίς να αποσυνδέονται μεμονωμένα καλώδια. Είναι ιδανικά για αρθρωτό εξοπλισμό και γρήγορη συντήρηση.

Μπλοκ ακροδεκτών PCB ορθής γωνίας

Τα σχέδια ορθής γωνίας εξοικονομούν κατακόρυφο χώρο και βοηθούν στη βελτιστοποίηση της διάταξης του περιβλήματος.

Μπλοκ ακροδεκτών PCB υψηλού ρεύματος

Σχεδιασμένα για μεγάλα ηλεκτρικά φορτία, αυτά τα μπλοκ διαθέτουν μεγαλύτερους αγωγούς και ενισχυμένη αντίσταση στη θερμότητα.

4. Υλικά και Κατασκευές

Η απόδοση ενός μπλοκ ακροδεκτών PCB εξαρτάται σε μεγάλο βαθμό από τα υλικά και τον δομικό σχεδιασμό του.

Τα υλικά υψηλής ποιότητας βελτιώνουν την ηλεκτρική απόδοση, τη θερμική σταθερότητα και τη μακροπρόθεσμη αντοχή.

5. Βασικά πλεονεκτήματα

Τα μπλοκ ακροδεκτών PCB προσφέρουν σημαντικά οφέλη για τους κατασκευαστές, τους εγκαταστάτες και τις ομάδες συντήρησης.

• Εύκολη καλωδίωση:Απλοποιεί την εγκατάσταση και την αντικατάσταση καλωδίων.
• Μειωμένος χρόνος διακοπής λειτουργίας:Ταχύτερη συντήρηση και αντιμετώπιση προβλημάτων.
• Ασφαλής σύνδεση:Ισχυρή μηχανική συγκράτηση σύρματος.
• Συμπαγής σχεδιασμός:Αποτελεσματική χρήση του χώρου PCB.
• Επεκτασιμότητα:Διατίθεται σε διαμορφώσεις πολλαπλών πόλων.
• Ασφάλεια:Αποτρέπει τυχαία βραχυκυκλώματα.
• Αποδοτικότητα κόστους:Μειώνει το εργατικό κόστος συναρμολόγησης.
• Ευκαμψία:Υποστηρίζει διαφορετικά μεγέθη και τάσεις καλωδίων.

6. Κοινές Εφαρμογές

Τα τερματικά μπλοκ PCB χρησιμοποιούνται σχεδόν σε κάθε σύγχρονη ηλεκτρική βιομηχανία.

Συστήματα Βιομηχανικού Ελέγχου

Τα εργοστάσια βασίζονται σε μπλοκ ακροδεκτών για αισθητήρες, ρελέ, PLC και συστήματα αυτοματισμού όπου η αντοχή σε κραδασμούς και η προσβασιμότητα συντήρησης είναι κρίσιμες.

Ανανεώσιμες Πηγές Ενέργειας

Οι ηλιακοί μετατροπείς και τα συστήματα αιολικής ενέργειας χρησιμοποιούν μπλοκ ακροδεκτών PCB για αποτελεσματική μεταφορά ισχύος και σταθερές συνδέσεις υπό μεταβαλλόμενες περιβαλλοντικές συνθήκες.

Ιατρικός Εξοπλισμός

Τα ιατρικά ηλεκτρονικά απαιτούν πολύ αξιόπιστες συνδέσεις για συσκευές παρακολούθησης και διαγνωστικά συστήματα.

Μεταφορά

Τα σιδηροδρομικά συστήματα, τα ηλεκτρικά οχήματα και οι σταθμοί φόρτισης χρησιμοποιούν στιβαρά τερματικά μπλοκ για εφαρμογές υψηλού ρεύματος.

Έξυπνα Κτίρια

Τα συστήματα ελέγχου φωτισμού, οι συσκευές ασφαλείας και ο εξοπλισμός HVAC εξαρτώνται από τις οργανωμένες συνδέσεις PCB.

7. Πώς να επιλέξετε το σωστό μπλοκ ακροδεκτών PCB

Η επιλογή του σωστού μπλοκ ακροδεκτών PCB απαιτεί προσεκτική εξέταση των τεχνικών και περιβαλλοντικών απαιτήσεων.

Οι αγοραστές θα πρέπει επίσης να επαληθεύουν πιστοποιήσεις όπως η συμμόρφωση UL, CE και RoHS κατά την επιλογή προϊόντων για διεθνείς αγορές.

8. Κοινά λάθη που κάνουν οι αγοραστές

Η λανθασμένη επιλογή μπλοκ ακροδεκτών μπορεί να οδηγήσει σε δαπανηρές βλάβες, υπερθέρμανση ή προβλήματα συντήρησης.

• Επιλέγοντας ανεπαρκείς τρέχουσες αξιολογήσεις
• Αγνοώντας τις περιβαλλοντικές συνθήκες
• Χρήση μη συμβατών μεγεθών καλωδίων
• Επιλογή υλικών χαμηλής ποιότητας
• Ακατάλληλη σχεδίαση απόστασης PCB
• Αγνοώντας τις απαιτήσεις δόνησης
• Με θέα τις διεθνείς πιστοποιήσεις ασφάλειας

Η προσεκτική τεχνική αξιολόγηση βοηθά στην αποφυγή προβλημάτων αξιοπιστίας και απροσδόκητου χρόνου διακοπής λειτουργίας.

9. Συμβουλές εγκατάστασης και συντήρησης

Η σωστή εγκατάσταση είναι απαραίτητη για σταθερή απόδοση και ηλεκτρική ασφάλεια.

Βέλτιστες πρακτικές εγκατάστασης

• Χρησιμοποιήστε τη σωστή ροπή κατσαβιδιού.
• Αποφύγετε το υπερβολικό σφίξιμο των βιδών.
• Απογυμνώστε τη μόνωση του σύρματος με ακρίβεια.
• Αποτρέψτε τα χαλαρά νήματα του σύρματος.
• Ακολουθήστε τις προδιαγραφές ρεύματος και τάσης.
• Επιθεωρήστε την ποιότητα της συγκόλλησης για μοντέλα με διαμπερείς οπές.

Συστάσεις συντήρησης

• Επιθεωρείτε περιοδικά τις συνδέσεις.
• Ελέγξτε για σημάδια υπερθέρμανσης.
• Αναζητήστε διάβρωση ή αποχρωματισμό.
• Αν χρειάζεται, ξανασφίξτε τις βίδες.
• Καθαρίζετε τακτικά τη συσσώρευση σκόνης.

10. Μπλοκ τερματικού PCB έναντι άλλων υποδοχών σύνδεσης

Τα μπλοκ ακροδεκτών PCB παρέχουν εξαιρετική ισορροπία μεταξύ αξιοπιστίας, δυνατότητας συντήρησης και αποδοτικότητας εγκατάστασης.

11. Τάσεις και καινοτομίες του κλάδου

Καθώς τα ηλεκτρονικά συνεχίζουν να εξελίσσονται, η τεχνολογία μπλοκ ακροδεκτών PCB εξελίσσεται γρήγορα.

• Μικρογραφημένα σχέδια υψηλής πυκνότητας
• Τεχνολογία push-in χωρίς εργαλεία
• Ενισχυμένη αντοχή στους κραδασμούς
• Έξυπνη ενσωμάτωση παρακολούθησης
• Υψηλότερες τρέχουσες ικανότητες
• Βελτιωμένα υλικά επιβραδυντικά φλόγας
• Φιλική προς το περιβάλλον κατασκευή

Οι κατασκευαστές αναπτύσσουν επίσης λύσεις για το Industry 4.0, τα ηλεκτρικά οχήματα και τα συστήματα ανανεώσιμων πηγών ενέργειας.

12. Συχνές Ερωτήσεις

13. Συμπέρασμα

Τα μπλοκ ακροδεκτών PCB διαδραματίζουν ζωτικό ρόλο στη διασφάλιση ασφαλών, αποτελεσματικών και διατηρήσιμων ηλεκτρικών συνδέσεων σε αμέτρητες βιομηχανίες. Η ευελιξία, η αξιοπιστία και η ευκολία εγκατάστασης τους τα καθιστούν απαραίτητα στα σύγχρονα ηλεκτρονικά συστήματα.

Είτε χρησιμοποιείται σε βιομηχανικά μηχανήματα, εξοπλισμό ανανεώσιμων πηγών ενέργειας, συστήματα μεταφοράς ή ηλεκτρονικά είδη ευρείας κατανάλωσης, η επιλογή του σωστού τερματικού μπλοκ PCB επηρεάζει άμεσα την απόδοση, την ασφάλεια και τη μακροπρόθεσμη αξιοπιστία.

Καθώς η τεχνολογία συνεχίζει να εξελίσσεται, οι προηγμένες λύσεις μπλοκ τερματικών PCB θα γίνονται ακόμη πιο συμπαγείς, έξυπνες και αποτελεσματικές για να ανταποκρίνονται στις αυξανόμενες απαιτήσεις της αγοράς.
